| 設備型號： | QT-LSJ-0123 |
| 設備行程： | |
| 額定速度： | |
| 設備精度： | |
| 驅動方式： | |
| 控制方式： | |
| 加工定制： | 否 |
| 尺寸(長*寬*高)： |

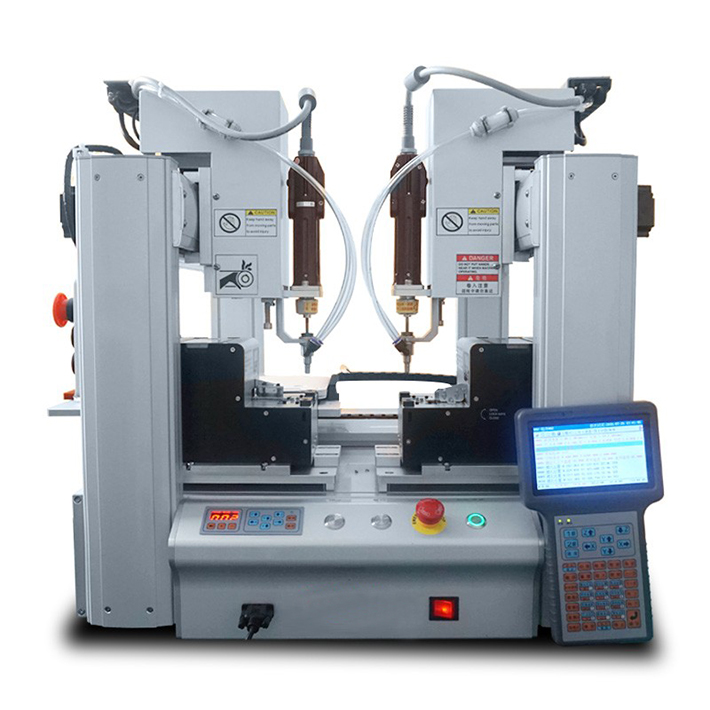

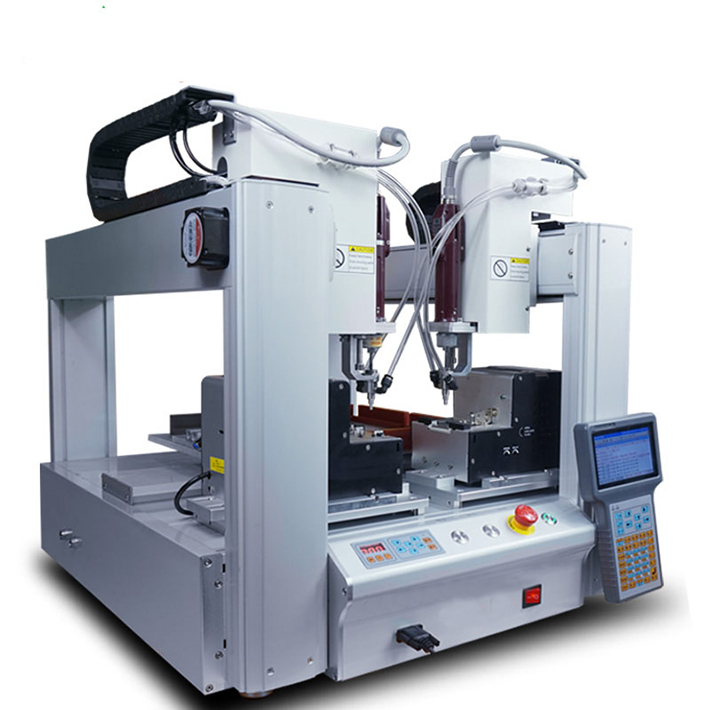

五軸螺絲機簡介：
一.設備簡介：
X-Y-Z移動平臺，控制檢測系統及鎖付系統構成，供料機構將螺絲轉送至待批頭吸附位置后，由批頭吸附螺釘，或者把螺絲吹到電批嘴上，然后三軸帶動螺絲批移動到設定坐標，Z軸下壓將螺絲鎖入產品，依次循環完成整個產品的鎖付。更換產品時，只需更換治具，調出
對應的程序即可。供料系統采用感應控制，自動送料，不會出現重復給料、卡料現象。驅動部分采用伺服電機，保證高精度，高穩定性。
二.設備結構：
1.采用框架式焊接機身結構，工作臺面采用優質精鋼并鍍硬鉻處理，確保設備的高鋼性、高精度特性；
2.采用吹螺絲機構或吸頭將螺絲送至待鎖付螺絲位置；
3.采用步進馬達驅動或者伺服步進實現X方向、Y方向、Z方向的運動；
4.鎖付機構在電機和氣缸的驅動下降，螺絲批鎖緊螺絲；
5.供螺絲機用于螺絲的輸送,由料盒、上料機構、直振軌道、分料器、吹送料機構組成；
6.鎖緊機構是設備具有的獨立鎖緊模塊，由電批、傳動機構、夾嘴等組成；
7.加持機構用于零件的夾持；
8.采專業的鎖螺絲控制卡，功能非常豐富，超過市場上任何一款PLC控制器.
9.配置人機界面，用于操作、編程，進行不同產品的切換，可實現手動和自動運轉；
三.設備電氣介紹：
硬件
1.電機軸輸出：5軸輸出。
2.加減速特性：S型曲線加減速模式，加減速加速度獨立設置；10K的速度刷新頻率，讓機械響應性能更好，噪音更小。
3.脈沖輸出頻率：4MHz的直線插補，2MHz的圓弧插補（包括三軸空間圓弧插補），以電機每轉20000個脈沖為例，可達到 6000轉/分，足以滿足現有的高速伺服電機 5000轉/分 的要求。
4.原點、限位輸入：每個電機軸帶獨立專用的原點輸入、正負限位輸入，無需占用可編程通用輸入的硬件資源。
5.可編程輸入輸出：各6路獨立專用的可編程輸入輸出，均采用光耦隔離，每路輸出電流最大可達500mA。
6.支持3位數碼管接口，可快速選擇切換0-999的1000個文件。
7.對準用小鍵盤，在無手持編程器時也可以方便實現因換電批頭引起的誤差進行校正。
8.具有CAN總線、RS-232、網口，可給有特殊需要的客戶定制專用程序。
9.U盤讀寫功能：使用FAT32文件系統，不再受大于2G容量的U盤無法格式化成FAT格式的限制。
10.存儲空間：主板256MB，可存儲1000個加工文件，每個文件4000個編程點；手持編程器16MB，可存儲開機畫面，文件，在多臺機器互相拷貝文件尤其有用。
11.手持編程器屏幕：采用480 X 272像素、1600萬色真彩色5寸液晶顯示屏，讓操作菜單界面及開機畫面的內容更加豐富。
12.工作電壓：DC 24V
13.工作環境：溫度0℃--45℃，濕度40%--80%
14.存儲環境：溫度-40℃--60℃，濕度0%--95%
軟件
1.三維空間直線插補、三維空間圓弧插補（真正的硬件三維空間圓弧，并非線段擬合）。
2.對編程點的編輯可有30次的“撤銷”“重做”，有效防止誤操作。
3.加工參數設置以編程點的方式設置，可實現在同一個加工過程中不同區域有不同的加工參數設置。
4.在回原點動作時各軸回到原點后XYZ三個軸同時進行原點捕獲動作。
5.具有全拼中文輸入法。
四.技術參數：
1. XY工作行程：300(mm)，Z工作行程：100(mm)，根據客戶需求來決定行程。
2. 重復定位精度：±0.02mm。
3.解析精度：0.001mm
4. 工作電壓：220V/50Hz。
5.功率小于360W.
6. 工作氣壓：大于0.5Mpa。
7. 設備具有浮鎖、漏鎖、滑牙等檢測和報警功能
